一、项目背景

珠江三角洲水资源配置工程是国务院部署的172项节水供水重大水利工程之一，工程输水线路总长113.1千米，计划总投资约354亿元，是迄今为止广东省历史上投资额最大、输水线路最长、受水区域最广的水资源调配工程，输水线路穿越珠三角核心城市群，为“少征地、少拆迁、少扰民”，打造新时代生态智慧水利工程，采用深埋盾构技术，在纵深40米至60米建造地下输水隧道。

对这项国家重大工程进行检测及验收测量，海南撰云空间利用三维激光扫描技术对盾构施工轴线偏差、盾构断面椭圆度进行精确测量，为项目质量检测提供准确依据，其竣工隧道的高密度点云数据成果，是项目后续运营维护及应急抢险重要数据。

二、主要投入的仪器设备

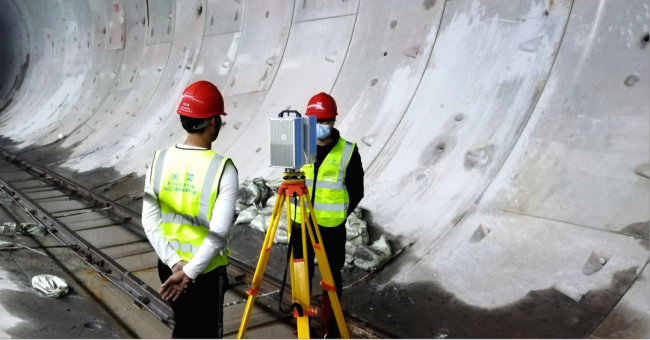

由于隧道结构的特殊性，我们使用架站式Z+F 5010C三维激光扫描仪进行点云数据采集，可以简单、快速、实时地获取高精度的点云数据，用于隧道工程结构分析。

三、项目开展流程

1、外业点云数据采集

2、点云数据处理

3、隧道中轴线提取

4、断面图生成：根据点云数据生成中轴线，依据设计坐标间距切断面图。

四、总结

珠江三角洲水资源配置工程盾构隧道内部高相似度，点云匹配难度大及海量点云数据，撰云空间精心设计工艺线路，组织技术团队，针对性提出隧道检测高精度、高性能解决方案，在短时间内完成隧道内部点云数据采集及数据处理分析，准确、直观体现环片的大小、间距，更全面反应隧道内部的形状，为业主单位提供可靠的数据及分析成果。
